爱丽佳美缝产品及施工技术培训教程

内容简介
系统性的对美缝剂产品技术指标、施工流程、验收标准进行了规范，以及在美缝施工中遇到的各种问题提出了解决方案。编制组经过广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，制定本教程。
可作为美缝施工技术人员的参考用书，也可作为相关培训课程的教材。


第一章 美缝产品介绍
一、美缝材料介绍
用于瓷砖、石材、马赛克铺贴形成的边角及预留缝隙的填充、装饰及美化装饰用的材料统称美缝材料。
二、美缝材料的发展历程
早期填缝一般采用白水泥，满足了填缝的基本功能需求，通常会配以石英砂增加强度以及钛白粉增白，价格较低，白度极高，但易发霉。中期随着消费者对色彩装饰的重视，白水泥已经不能满足需求，聚合物改性水泥基填缝剂（白水泥+石英砂＋颜料+乳胶粉等）的出现，满足了消费者对色彩的需求。
随着社会生活水平不断提高，消费者在要求色彩的同时提出了更多的要求，例如易清洁、防霉菌、表面光亮、立体色彩、装饰效果等，双组份环氧树脂美缝剂应运而生，市场上俗称真瓷胶、瓷缝剂、美缝剂等，常见的组份为环氧树脂、颜料及固化剂。环氧树脂作为防腐材料，特别在湿热环境下，仍具有很好的防腐防霉效果；同时，环氧树脂与固化剂反应固化，硬度大，耐擦洗，也可大幅度降低水泥基填缝剂因水泥水化不充分导致的脱粉现象发生。色彩丰富，是近年来被消费者易于接受并且较为理想的填缝装饰材料，市场发展迅猛。由此，瓷砖美缝慢慢从传统的装修装修中脱离出来，发展成为一个新兴产业，即美缝行业。
三、美缝材料的分类
 根据材料类型分类：
 1．油性环氧树脂类：产品不溶于水，目前市场主流的产品为油性双组份环氧类美缝剂。
 2．水性环氧树脂类：产品固化前溶于水，可用水作为稀释剂使用，中国水性环氧类美缝2013年左右出现于市场，以三组份为经典代表，但在发达国家水性或亲水性环氧类美缝剂已经使用多年，均以三组份、四组份为主流。
 3．丙烯酸类：早期美缝产品，由于固化后硬度不高，易脱落等原因目前几乎被环氧类取代。
 4．聚胺酯类：多用于伸缩缝及密封防水缝隙的填充，抗拉伸性能较好。
 5．改性硅烷类：新型美缝材料，具有环氧树脂的性能，也有单组份美缝剂的操作便利性。由于技术较为高端，目前中国市场拥有这项技术的厂家不多。


四、美缝材料未来的发展方向
1、环保：环氧树脂本身是比较环保的材料，但随着市场的无序竞争，有些厂家为了降低成本，添加了很多不环保的稀释剂，导致出现工人皮肤过敏、产品气味较大等问题，随着消费者的环保意识提高、国家对环保法规上的规范，未来产品会更加环保化。
2、操作性：操作会越来越简单化，自己动手DIY即可完成。
3、物理性能：市场上各种新材料的应用如陶瓷板、岩板等材料的应用，会对美缝产品提出更高的物理性能要求。
五、美缝材料的产品质量标准和规范
    美缝材料的产品质量要求应符合《陶瓷砖填缝剂》JC/T 1004及《美缝剂应用技术规程》T/CECS 548“附录A 室内装饰装修用美缝剂技术要求”标准中的有关规定。具体内容请参考本教程附录A、附录B和附录C中的技术要求。
 1、 JC/T1004《陶瓷砖填缝剂》标准规范的产品分类为：水泥基填缝剂（CG）；反应型树脂填缝剂（RG）。
 2、 在按照JC/T1004标准的基础下根据美缝剂的固化机理对美缝剂进行细分分类：
a)湿气固化型美缝剂，  代号为R,包含丙烯酯类、聚胺酯类、有机硅类、聚醚类。
b)反应型环氧树脂美缝剂， 代号为RGI，包含双组份环氧类、双组份聚胺酯类。（溶剂形）
c)反应型水性环氧美缝剂， 代号为RGII，包含双组份水性环氧类、三组份或多组份水性环氧类。（水性）

第二章 尺寸及材料用量计算方法
一、尺寸及面积计算方法
尺寸通常采用按面积进行计算和以缝长为单位进行计算。
平方米计算工式：长×宽=平方米
缝隙长度计算工式：总平方数÷（单片瓷砖长×宽）×（单片瓷砖长+宽）=总米数。
以下以图例的方式介绍常见瓷砖尺寸的计算方法。

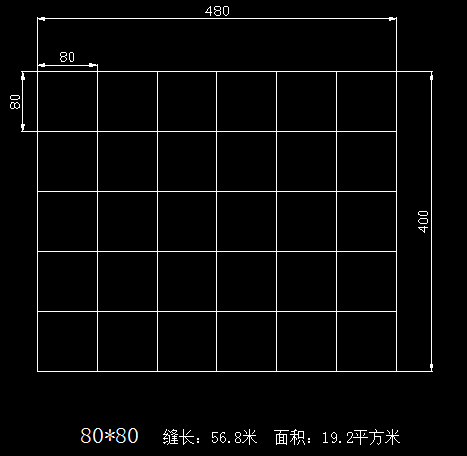

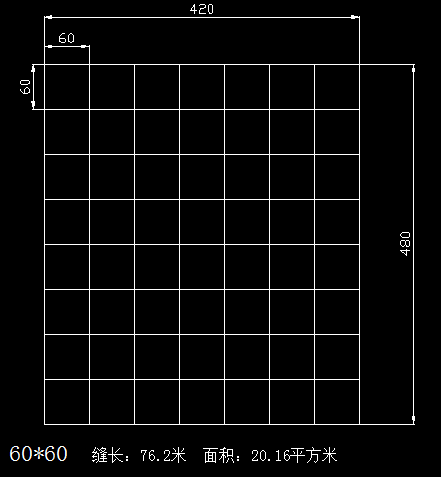

1、下图以800/800，600/600瓷砖为例（单位：厘米、米、平方米）

面积：480×400=192000平方厘米即19.2平方米       面积：420×480=201600平方厘米即20.16平方米
缝长：19.2÷(0.8×0.8) ×(0.8+0.8)=48米         缝长：20.16÷(0.6×0.6) ×(0.6+0.6)=67.2米

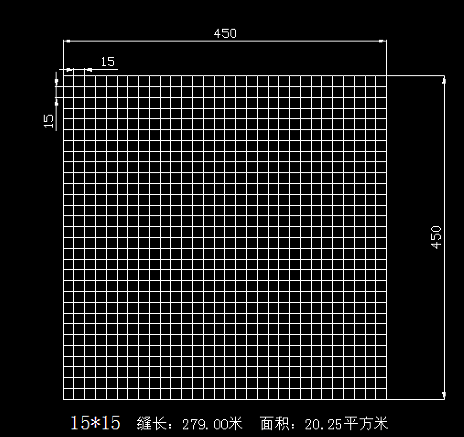

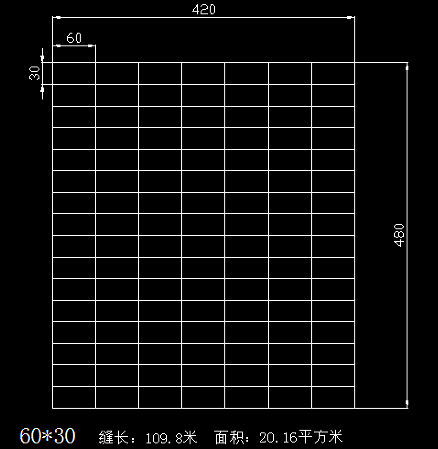

2、下图以600/300，150/150瓷砖为例（单位：厘米、米、平方米）

面积：480×420=201600平方厘米即20.16平方米       面积：450×450=202500平方厘米即20.25平方米
缝长：20.16÷(0.6×0.3) ×(0.6+0.3)=100.8米     缝长：20.25÷(0.15×0.15) ×(0.15+0.15)=270米

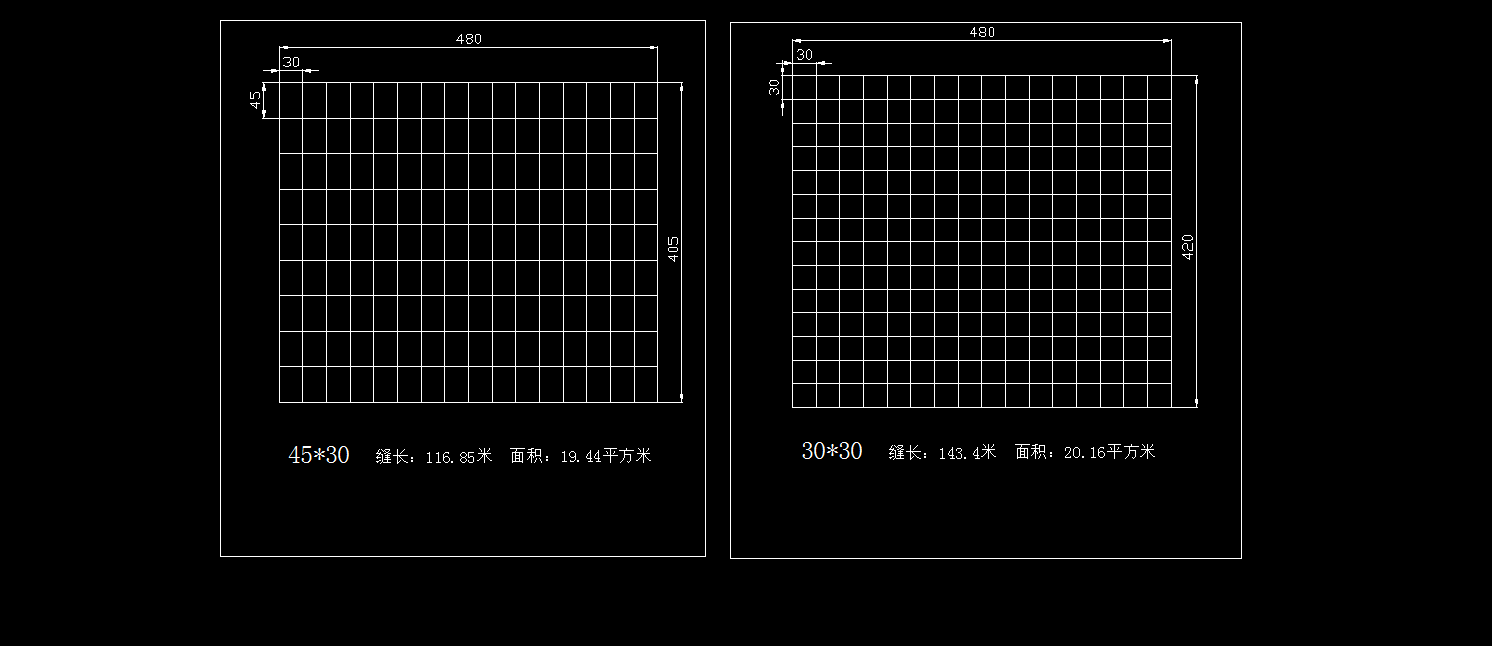

3、下图以450/300，300/300瓷砖为例（单位：厘米、米、平方米）

面积：405×480=194400平方厘米即19.44平方米      面积：420×480=201600平方厘米即20.16平方米
缝长：19.44÷(0.45×0.3) ×(0.45+0.3)=100.8米   缝长：20.16÷(0.3×0.3) ×(0.3+0.3)=134.4米

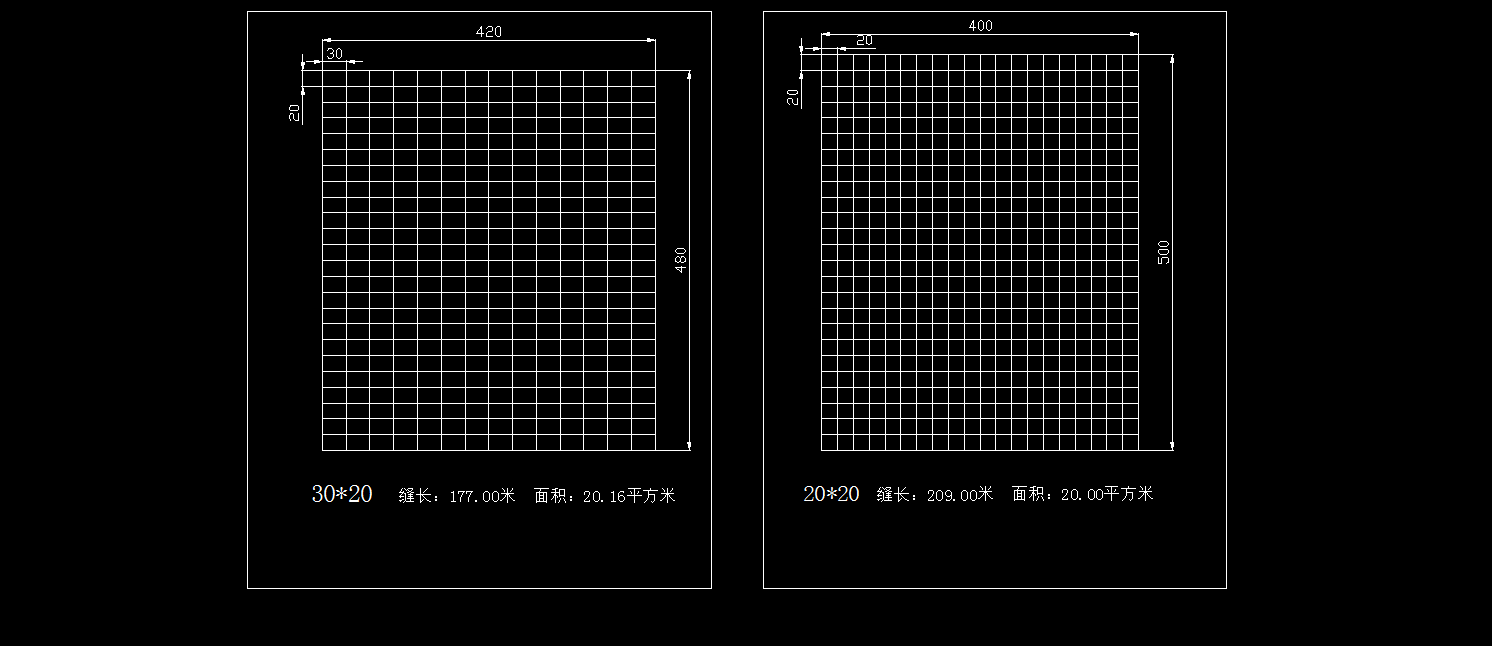

4、下图以300/200，200/200瓷砖为例（单位：厘米、米、平方米）

面积：480×420=201600平方厘米即20.16平方米       面积：500×400=200000平方厘米即20平方米
缝长：20.16÷(0.3×0.2) ×(0.3+0.2)=168米        缝长：20÷(0.2×0.2) ×(0.2+0.2)=200米

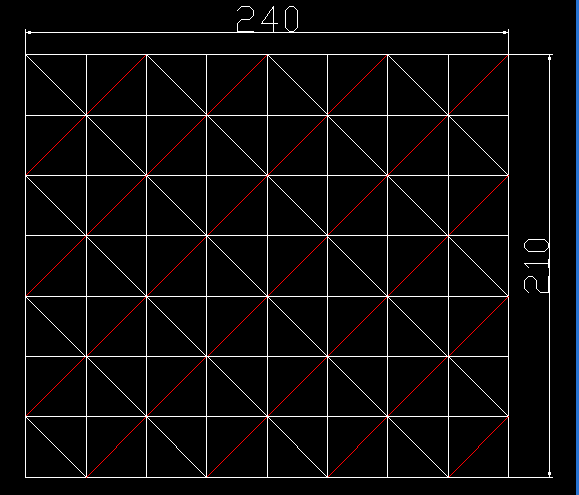

5,对角切拼花（单位：厘米、米、平方米）

缝长公式（需要计算或测量对切线长度）
总平方数÷（瓷砖长×宽）×（瓷砖长+宽）×[1+对切线长度÷（瓷砖长+宽）]=总米数。
例如：300*300的砖   240*210=50400平方厘米  即5.04平方米

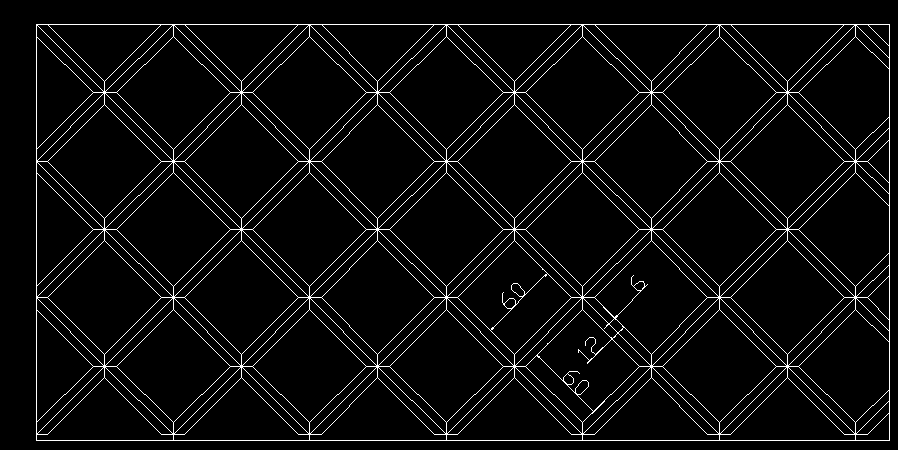

6、双带子拼花（单位：厘米、米、平方米）

缝长公式
总长度（以计算中间砖尺寸的数据）×2.3倍至2.5倍（根据带子的宽度而增减）

二、用量计算方法
1、桶装美缝材料的用量计算工式如下：
(砖长+砖宽)/砖长×砖宽×砖厚×缝宽×材料密度=用量

（砖厚改为缝深，缝深缝宽除以1000）
注：公式中的砖长、砖宽、缝深、缝宽以mm为单位。由于每个厂家材料密度不同，详情请参照技术说明书。

第三章  施工进场准备

一、施工环境判断要素：
1、瓷砖养护期：水泥砂浆，夏天（墙面7天，地面14天）冬天（墙面14天，地面21天.寒冷气候时间更长）。
2、现场清洁干燥程度：美缝施工前应将饰面层缝隙清理干净，去除灰尘、油污、松散的瓷砖胶、水泥等残留物；美缝基面不得有水或水渍，应待水分干燥后再进行美缝施工；
3、瓷砖缝隙具备美缝的条件：瓷砖缝宽大于1.5mm,深大于2mm.
4、是否有地暖：如有地暖，施工时必需保证胶层厚度不低于3mm。
二、工具耗材准备：
1、油性环氧类工具及物料准备：
胶枪、压缝器、美纹纸、清洁膏、美缝蜡、清缝刀、美工刀、铲刀、阳角器、阴角器、吸尘器、加热工具等。
2、桶装环氧彩砂工具及物料准备：
橡胶抹子、油灰刀、铲刀、搅拌器、电子秤、刮板、海绵、百洁布、加热工具、水桶及清水等。

第四章 施工前的表面处理方法

施工前对不同瓷砖的表面处理一般有两种方法，清洁后贴美纹纸和打腊或清洁膏（清洁膏或蜡不能抹到缝内）。
一、抛光砖、抛釉砖
抛光砖、抛釉砖等光面的瓷砖一般不需要贴美纹纸或打清洁膏，清洁干净缝隙即可直接施工。
二、仿古砖：
1、使用油性环氧类美缝：必需贴美纹纸或使用清洁膏均匀涂抹缝边形成隔离层防止粘连。
2、桶装环氧彩砂美缝：不需要对缝边进行处理即可直接美缝。
三、瓷片：
1、使用油性环氧类美缝：必需贴美纹纸或使用清洁膏均匀涂抹缝边形成隔离层。
2、桶装环氧彩砂美缝：不需要对缝边进行处理即可直接美缝。
四、微晶石：
1、使用油性环氧类美缝：必需贴美纹纸或使用清洁膏均匀涂抹缝边形成隔离层。
2、使用水性环氧类美缝：不需要对缝边进行处理即可直接美缝。
五、蜡、隔离膏、清洁膏的使用方法：
特别注意:使用双组份油性环氧美缝剂时,除抛光砖、抛釉砖以外，必需全部贴纸、打蜡或使用专用隔离膏施工，尤其是喷墨砖、瓷片、微晶石要特别注意。喷墨砖更要特别注意（一般字画多是喷墨砖）


第五章  粘接面的设计及缝隙要求
一、粘接面的设计
1、粘接面的处理对于粘接性能起到决定性作用，胶层打的深度不够，粘接面不合理等因素，会直接导致使用寿命缩短。应严格按照以下图示的方法施工：
2、美缝剂的粘度和触变性要适中，粘度太低会导致流胶或塌陷，粘度过高会导致难施工时胶难以挤入瓷砖缝中，导致胶层过薄。
3、根据粘接面位置的不同，应严格按照以下图示的方法施工：

a—平面饰材；w—墙地面基体；c—美缝剂固化胶体；d—胶体凹陷最大深度
（1）平面饰材美缝施工

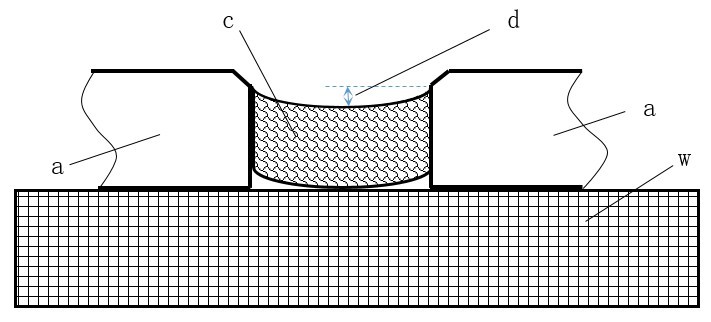

a—平面饰材；w—墙地面基体；c—美缝剂固化胶体；d—胶体凹陷最大深度
（2）平面倒角饰材美缝施工

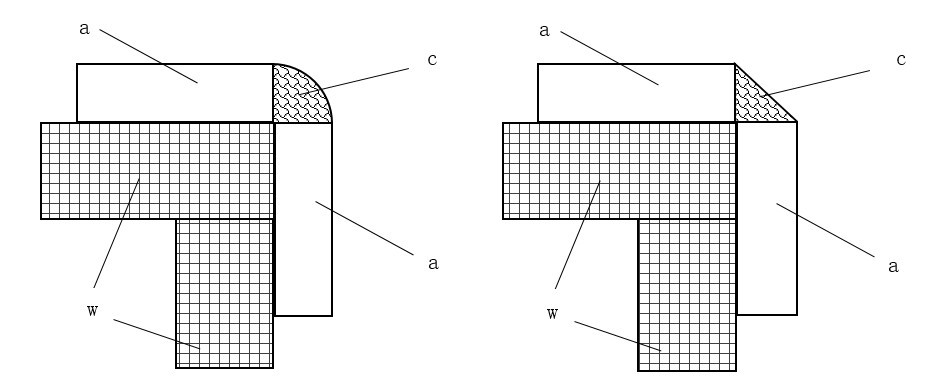

a—平面饰材；w—墙地面基体；c—美缝剂固化胶体；d—胶体凹陷最大深度
（3）阳角美缝处理示意图

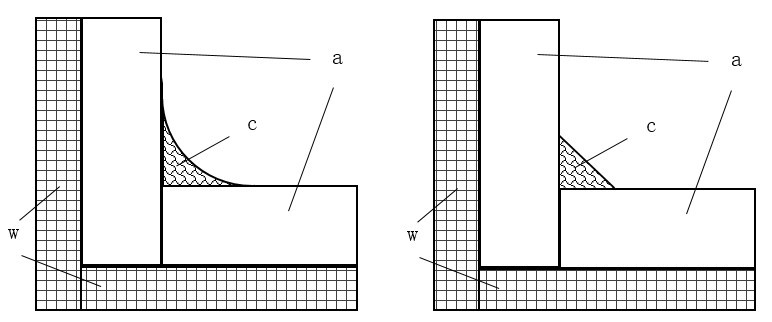

a—平面饰材；w—墙地面基体；c—美缝剂固化胶体；d—胶体凹陷最大深度
（4）阴角美缝处理示意图

第六章 施工方法
一、管装油性双组份环氧类：
1打胶前应检查胶的生产日期，避免过期；查看活塞A/B是否一样平（如A/B活塞出现高低不平，应取下前盖，用胶枪将活塞推平）；查看颜色是否正确。
2装入胶枪应检查胶与胶枪是否平行，安装时应阅读胶枪使用说明，避免不当的使用造成漏胶、混合不均匀或胶枪损坏。
3将混合管切成45度角，延砖缝由里至外、由上向下均匀施胶，打胶时应保持力度均匀，尽可能将胶打入缝中。
二、桶装环氧彩砂：
施工步骤
1．1使用前应检查胶的生产日期，避免过期；查看颜色是否正确；
1．2表面处理：填缝应在贴砖7天后方可进行，遇低温适当延长时间。将瓷砖缝隙清洁干净，去除所有灰尘、油污、残留的瓷砖胶或水泥等。
1．3施工：

1、将填缝剂倒在填缝表面，用橡胶抹子抹开
2、填缝后用海绵及清水以360度转圈清洗。
3、等待初步固化，用大量清水清洗，直至清洗干净。
4、养护24小时
2．5其它事项请参照厂家使用说明。

 第七章 压缝方法
第一节 油性双组份环氧类
1、直线：
由里向外、由上向下进行压缝，确保将缝内的胶与溢出的胶完全分离开，避免粘连。（采用压缝器）
2、十字角：

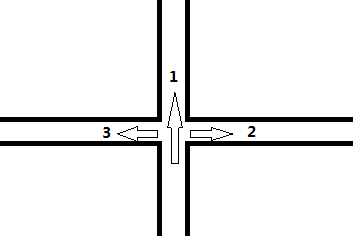

请按下图步骤进行刮胶美化（建议用钢制刮片），避免交叉压缝。（箭头向下）


二、阴角收边（地角线、马桶、淋浴房、洗手台、厨柜台面等）（调整到第五章与图示结合说明）
基材是木材、铝合金、非光面基材时采用贴美纹纸的施工方式施工。
基材是陶瓷、瓷砖等光面基材时可采用不贴美纹纸施工。
可采用刮片施工，应朝一个方向，一次成型，将收尾收到不明显的地方。推荐采用刮片。
重要提示：收缩过大的基材不建议采用环氧类材料施工，如人造石台面存在脱落的风险，玻璃制品存在导致玻璃开裂的风险。
三、阳角收边（调整到第五章与图示结合说明）
基材是木材、铝合金、非光面基材时采用贴美纹纸的施工方式施工。
基材是陶瓷、瓷砖等光面基材时可采用不贴美纹纸施工。
采用阳角器进行刮胶，应朝一个方向，一次成型，将收尾收到不明显的地方。
四、圆形收边（调整到第五章与图示结合说明）
不需贴美纹纸，采用刮片或钢珠棒进行美化收边。注意从开始到结尾尽量一次成型。

第二节 压缝后处理
一、撕美纹纸的最佳时间：刮完后立即撕掉美纹纸（5分钟内）。
二、不贴美纹纸铲除余料时间：根据厂家产品固化时间的不同以及季节不同，一般在12小时后铲除余料为宜。

 第八章 施工注意事项

一、施工的环境条件应满足施工工艺及所用材料的要求。空气相对湿度不宜大于70%，施工环境温度不宜低于5℃或高于35℃。当湿度和温度不满足要求时，应采取保证工程质量的有效措施；
二、油性环氧美缝剂受温度影响较大，因此在气温低于5摄氏度时，需对材料进行适当加热以增加操作性，一般可采用60-80摄氏度热水泡10-15分钟，或采用专用加热包进行加热，加热温度不宜过高，以免包装管受热变型导致漏胶。现场施工建议采用热水加热，水的传热相对均匀，加热时将胶管头部向上。


第九章 不合格施工问题处理方法

一、不合格问题及处理方式：
1、材料混合不均匀或材料问题导致的不固化：铲除，用酒精清洗干净，重新施工。
2、材料下陷：用美工刀刮伤下陷面再打胶刮平。
3、刮胶未完全分开：连接处太厚，铲掉重新施工；较薄可用美工刀削掉多余胶体。
4、胶体凸起：铲掉重新施工。
5、缝隙黑边：铲掉重新施工（砖体自身原因不用）。
6、表面杂质：铲掉重新施工。
7、起泡：铲除起泡处，重新施工。
二、清除已经固化材料方法：
1物理方法
1．1加热：采用大功率工业热风枪，加热软化胶体，用铲刀慢慢清理掉。推荐采用塑料焊接枪进行加热处理。（推荐）
1．2切割：（不提倡，有伤手，伤砖的危险）。
1．3钨钢类清缝工具。
2 化学方法
根据不同厂家材料性质不同而采取不同清除方法，详情参照厂家使用说明。
三、清除未固化材料方法
用刀片将未固化胶体刮干将，用工业酒精擦试干净。


第十章 施工过程中应注意的事项
一、混合搅拌：环氧类产品对混合比例及混合均匀度要求较高，产品在最佳的混合比例下达到最佳的固化效果，混合不均匀会产生固化不完全或反应过度，导致容易黄变、脱落、硬度不够等问题。
二、漏胶：直接导致混合比例失调，产生不固化等问题。
三、湿度过大：有明水或湿度过大会导致变色或粘接力下降、起泡等。
四、灰尘过大：灰尘过大会导致粘接力下降低或起泡。
五、有油污：油污会导致粘接力下降。
六、热胀冷缩：用于木材、人造石、铝合金等热胀冷缩严重的材料时应考虑基材本身原因导致的脱胶或开裂问题，尤其是人造石台面的厨柜，不建议采用高硬度的环氧类美缝剂进行美化。玻璃镜子不得采用环氧类美缝剂封边。
七、非陶瓷类背景墙应考虑热胀冷缩及铲胶问题。
八、施工过程中不得将胶体污染在木制品（如门、柜子等）、沙发等上，如污染到，必需马上擦试清洁。
十、施工过程中避免风扇直吹。
十一、金属铲刀等在陶瓷上留下痕迹的处理方法，一般的痕迹可使用专用清洁剂去除。
十二、刮胶后鼓泡：由灰尘、水汽、空气导致。

第十一章 验收标准
 美缝剂施工的验收标准及检验方法如下:
